Descriere generală

VCDS® VCDS-Mobile® HEX-NET®

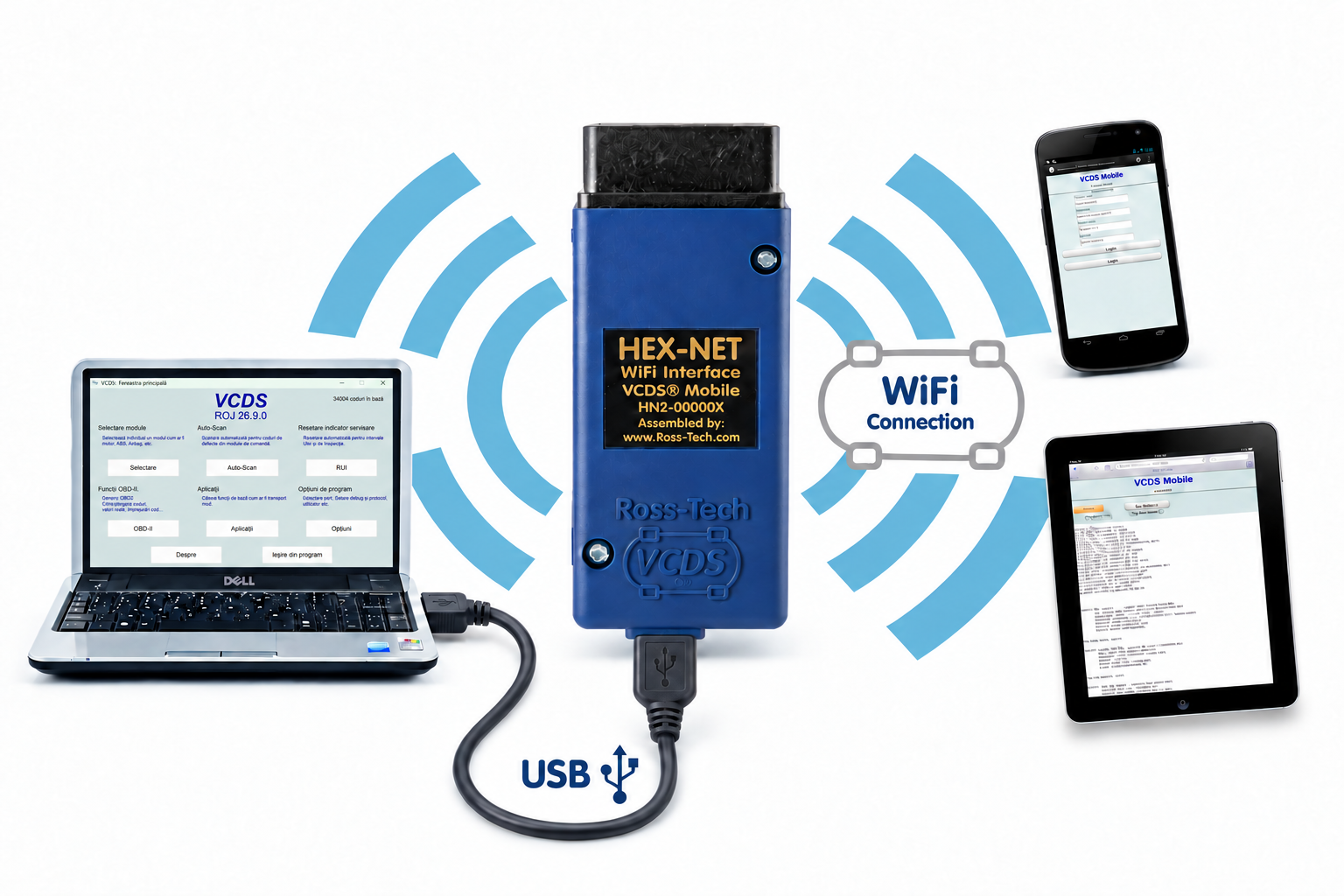

Interfață HEX-NET albastră cu conexiune wireless

Interfaţă originală Ross-Tech® din noua generaţie, care poate funcţiona şi fără fir (WIFI), dar şi cu programul VCDS convenţional pe Windows® cu conectare prin cablu USB. Interfaţa HEX-NET de la Ross-Tech conţine programul preinstalat în interfaţă Ross-Tech VCDS Mobile, program cu care o platformă mobilă (telefon sau tabletă) poate deveni un instrument de diagnosticare performant.

Pentru funcţionarea VCDS Mobile aveţi nevoie de o platformă mobilă cu un browser şi conexiune WIFI.

Interfaţa HEX-NET faţă de interfeţele anterioare HEX-COM şi HEX-CAN este mult mai rapidă în special cu protocoalele moderne UDS. Astfel o scanare devine mai rapidă chiar cu 30-50 % mai ales la maşinile cu protocol UDS. Interfaţa HEX-NET suportă modificările de protocol din 2017 şi este capabilă pentru modificările ce urmează cu probabilitate în viitor.

Interfaţa HEX-NET este utilă pentru cei ce doresc o mobilitate mai mare, celor care vor să uite de cabluri rupte sau pur şi simplu sunt adepţii aplicaţiilor mobile.

Suport DoIP și Lamborghini: Interfața HEX-NET cu carcasă albastră acceptă și comunicația DoIP (Diagnostics over Internet Protocol) și permite diagnosticarea modelelor Lamborghini compatibile cu VCDS. Interfața HEX-V2 nu acceptă nici comunicația DoIP, nici diagnosticarea modelelor Lamborghini.

Înregistrarea interfeței HEX-NET

1. Pregătiți calculatorul și conectați interfața HEX-NET.

Instalați cea mai recentă versiune VCDS și conectați interfața HEX-NET la calculator prin cablul USB. Calculatorul trebuie să aibă acces la internet. Interfața HEX-NET nu trebuie conectată la un vehicul în timpul înregistrării.

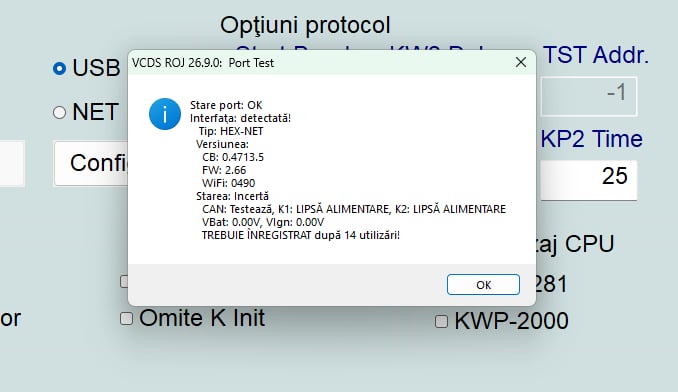

2. Verificați dacă este necesară înregistrarea.

Deschideți VCDS → Opțiuni, selectați USB și apăsați Test.

VCDS ar trebui să detecteze interfața HEX-NET. Dacă este necesară înregistrarea, fereastra cu rezultatul testului va afișa mesajul „TREBUIE ÎNREGISTRAT”, împreună cu numărul de utilizări rămase. În captura de ecran sunt indicate 14 utilizări; numărul afișat pentru interfața dumneavoastră poate fi diferit.

Dacă interfața este deja înregistrată, nu trebuie să repetați procedura.

3. Deschideți tab-ul de înregistrare.

Apăsați OK pentru a închide rezultatul testului, apoi apăsați Config. Se va deschide utilitarul VCDS Interface Config. Selectați tab-ul Înregistrare.

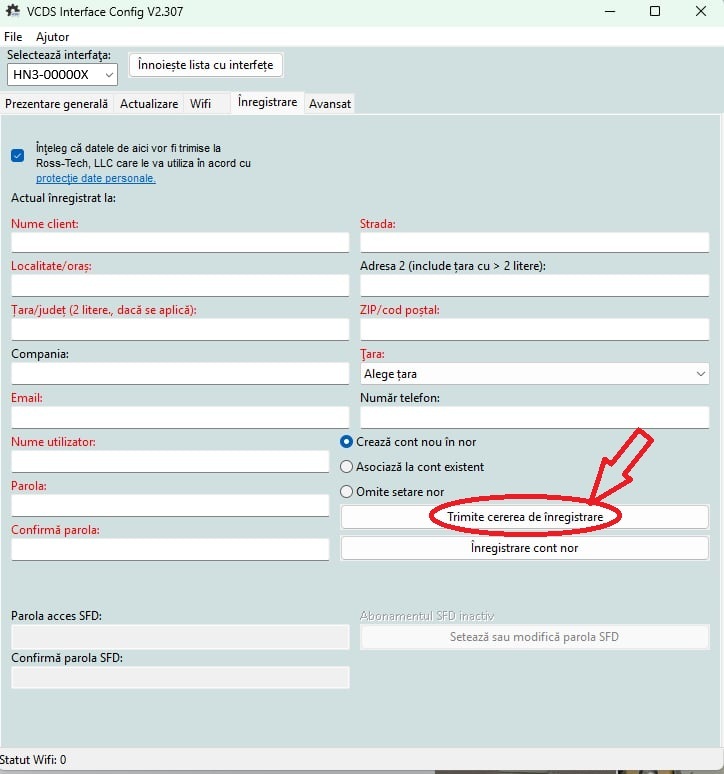

4. Completați și trimiteți cererea de înregistrare.

Citiți informarea privind protecția datelor și bifați căsuța de confirmare. Completați informațiile necesare înregistrării și verificați cu atenție adresa de email, deoarece Ross-Tech va trimite la această adresă codul de finalizare tranzacție.

Apăsați Trimite cererea de înregistrare — butonul încercuit în captura de ecran.

Va apărea o fereastră care confirmă trimiterea cererii. Închideți această fereastră. Câmpul pentru ID-ul tranzacției va deveni apoi vizibil în tab-ul Înregistrare.

5. Așteptați emailul de la Ross-Tech.

Emailul poate ajunge în 20–30 de minute. Dacă nu îl găsiți, verificați și folderul Spam sau Mesaje nedorite.

Emailul conține ID-ul tranzacției (Transaction ID) — codul necesar pentru finalizarea înregistrării.

Nu trebuie să lăsați VCDS deschis cât timp așteptați. Puteți continua să utilizați interfața în limita utilizărilor rămase fără înregistrare, puteți închide programul sau îl puteți reporni. După primirea emailului, reveniți la tab-ul de înregistrare.

6. Introduceți ID-ul tranzacției și finalizați înregistrarea.

Copiați ID-ul tranzacției (Transaction ID) din emailul primit de la Ross-Tech.

Dacă ați închis programul, reconectați interfața HEX-NET la calculator, deschideți VCDS și accesați:

Opțiuni → Config → Înregistrare

În acest tab, găsiți câmpul pentru ID-ul tranzacției, care a apărut după trimiterea cererii de înregistrare. Lipiți codul din email în acest câmp al utilitarului de configurare. Nu îl introduceți în câmpurile pentru numele de utilizator, parolă sau parola SFD.

Apăsați butonul de finalizare a înregistrării. Când apare mesajul care confirmă înregistrarea cu succes, apăsați OK.

7. Verificați dacă înregistrarea s-a încheiat cu succes.

Reveniți în VCDS și selectați Opțiuni → Test → OK → Salvează.

Din ecranul principal VCDS, apăsați Despre. Datele dumneavoastră de înregistrare ar trebui să apară aici, confirmând finalizarea procedurii.

Ghid video: Tutorialul Ross-Tech pentru înregistrarea HEX-NET prezintă procedura în limba engleză. Denumirile butoanelor și aspectul ferestrelor pot varia ușor în funcție de versiunea și limba programului.

HEX-NET punere în funcţiune

Interfaţa HEX-NET® cu programul instalat VCDS-Mobile® poate lucra în două regimuri de funcţionare:

AP "access point"

HEX-NET în regim AP

În regim AP se realizează o reţea nesecurizată la care poate să se conecteze un singur dispozitiv. Acest regim poate fi util în cazul în care nu avem accesibilitate sau acoperire de internet. În acest caz ne conectăm la un IP fix (192.168.0.1) fără securizare. Datorită faptului că nu avem conectare la reţeaua de internet baza de date din nor (cloud) nu este accesibilă şi funcţiile sprijinite de nor nu vor funcţiona. LED-ul din partea stângă a interfeței indică starea alimentării. LED-ul din mijloc luminează continuu în culoarea portocalie. LED-ul din partea dreaptă indică transferul de date prin clipire.

Important: interfaţa HEX-NET în AP nu asigură conexiune de internet şi astfel majoritatea telefoanelor mobile sau tabletelor după un timp se deconectează de pe conexiune dacă opțiunea "Căutare automată" nu este dezactivată. La diferitele dispozitive funcţia poate avea denumire diferită, dar principiul în sine este identic.

Ce indică LED-urile?

1. LED-ul din stânga – conexiunea cu vehiculul: Verde continuu: interfața este alimentată de vehicul, iar liniile K funcționează corect. Roșu și verde alternativ: comunicare cu vehiculul. Roșu intermitent: eroare pe linia K. Dacă este stins, interfața nu primește alimentare de la vehicul.

2. LED-ul din mijloc – Wi-Fi: Portocaliu: modul AP. Roșu intermitent: conectare la rețeaua configurată. Verde continuu: conexiune reușită la rețea în modul IF.

3. LED-ul din dreapta – funcționarea interfeței: Verde intermitent: funcționare normală. Roșu: procesorul este ocupat. Albastru intermitent: interfața a pornit în modul DoIP; această indicație este disponibilă începând cu generația HN3.

Dacă toate cele trei LED-uri sunt roșii: se scriu date în memorie; nu întrerupeți alimentarea. Dacă doar LED-ul din dreapta clipește scurt în verde, o dată la două secunde, interfața este în modul de repaus.

La ce folosește butonul?

O apăsare scurtă a butonului comută între modurile Wi-Fi AP și IF sau trezește interfața din modul de repaus.

IF "infrastructure"

HEX-NET în regim IF

În regim IF interfaţa HEX-NET se va conecta la routerul ales de utilizator şi dacă este setat DHCP, routerul va aloca o adresă IP pentru HEX-NET. Şi dacă routerul are conectare la internet interfaţa HEX-NET va avea acces la nor (cloud) şi desigur funcţiile aferente sprijinite de acesta. LED-ul din mijloc luminează continuu în verde, indicând funcționarea în modul IF. Regimul IF trebuie configurat în prealabil prin conectare USB în VCDS sub tasta "Config" LED-ul din stânga indică starea alimentării, iar cel din dreapta indică transferul de date prin clipire.

Modul DoIP – albastru intermitent

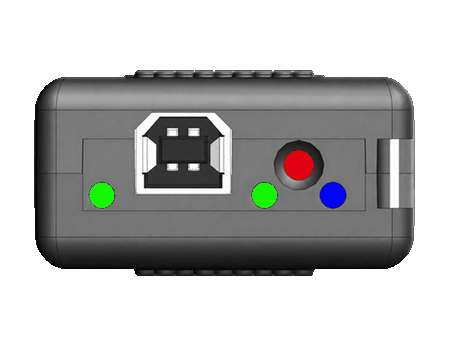

HEX-NET: LED-ul din dreapta clipește în albastru în modul DoIP

Clipirea în albastru a LED-ului din dreapta indică faptul că interfața a pornit în modul DoIP. Indicația prin LED albastru intermitent este disponibilă pe interfețele HEX-NET începând cu generația HN3.

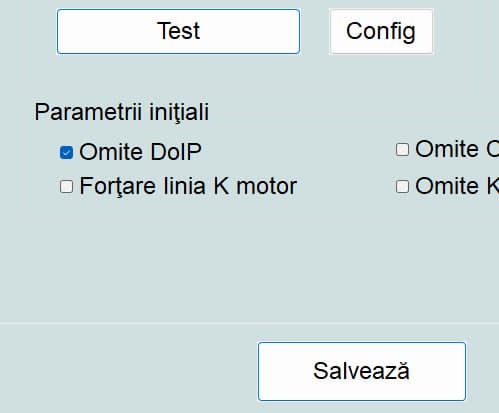

În prezent, se recomandă dezactivarea modului DoIP. Pentru a omite modul DoIP, în fereastra Opțiuni program din VCDS, la Parametrii inițiali, bifați Omite DoIP, apoi apăsați Test, apoi Salvează.

Setările de rețea în programul VCDS

Regimul wifi IF utilizând programul VCDS Mobile presupune cunoaşterea parametrilor de reţea. (adresa IP, masca reţea, parola WIFI, SSID). Prin conectare USB la calculator în programul VCDS se va configura utilizatorul cu parametrii de internet asociaţi, ce poate să fie un router sau internet mobil.

După ce am ales utilizatorul activ (eg. "joco") interfaţa rămâne în regim IF şi este gata de deplasare oriunde pe teren unde avem acoperire de internet.

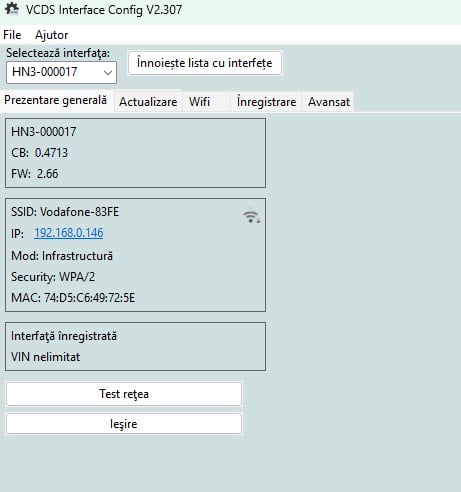

Fila Prezentare generală din VCDS Interface Config — Apăsați pe imagine pentru a o mări.

Utilizarea rețelei din atelier

Dacă dorim să utilizăm interfaţa în regim IF pe o reţea fixă de internet, ca de pildă routerul de la atelier, atunci vom seta reţeaua respectivă. În total pot fi configuraţi 8 utilizatori cu parametri aferenţi de internet.

Trecerea în regim AP

În cazul în care pe teren nu avem acoperire de internet şi interfaţa nu poate funcţiona în regim IF, atunci trebuie să trecem în regim AP. Prin simpla apăsare scurtă pe butonul roşu de pe interfaţă putem trece imediat în AP. La apăsarea scurtă a butonului din interfaţă se va auzi un bip scurt ce ne avertizează că interfaţa a trecut pe regim AP şi LED-ul din mijloc va trece de la verde pe portocaliu. Dacă mai târziu dorim ca interfaţa să lucreze iar în regim IF trebuie să o conectăm la calculator şi să o configurăm din nou prin VCDS- config.

Cum funcţionează pe telefonul mobil?

Pentru detectarea IP alocat telefonului avem aplicaţie dedicată VCDS-Mobile gratuit descărcabilă pe App Store şi Google play.

Cu ajutorul aplicaţiei imediat se poate detecta IP alocat HEX-NET

Alegem IP interfaţă HEX-NET de pe listă.

Imediat după selectarea IP apare VCDS-Mobile cu ecranul de start şi solicită parola. Parola iniţială este „password” ce poate fi modificată ulterior în meniul „Options” la funcţia „Change password” . Parola va asigura ca persoane neautorizate să nu poată accesa VCDS-Mobile. Prin bifarea „Remember me” VCDS Mobile stochează şi memorează parola. / şi asociază dispozitivul cu browserul /. După acestea apare meniul principal VCDS Mobile:

Telefonul este gata pentru diagnosticare cu VCDS-Mobile:

Pentru funcţionare VCDS Mobile are nevoie de internet, condiţie ce nu este îndeplinită în regim AP, astfel VCDS Mobile în regim AP funcţionează limitat. Pachetele ASAM pentru maşinile cu protocol UDS nu pot fi descărcate de pe cloud şi sunt disponibile doar acelea care anterior au fost descărcate în interfaţă

Din acest motiv regimul AP este o rezervă de siguranţă în diagnosticarea mobilă.

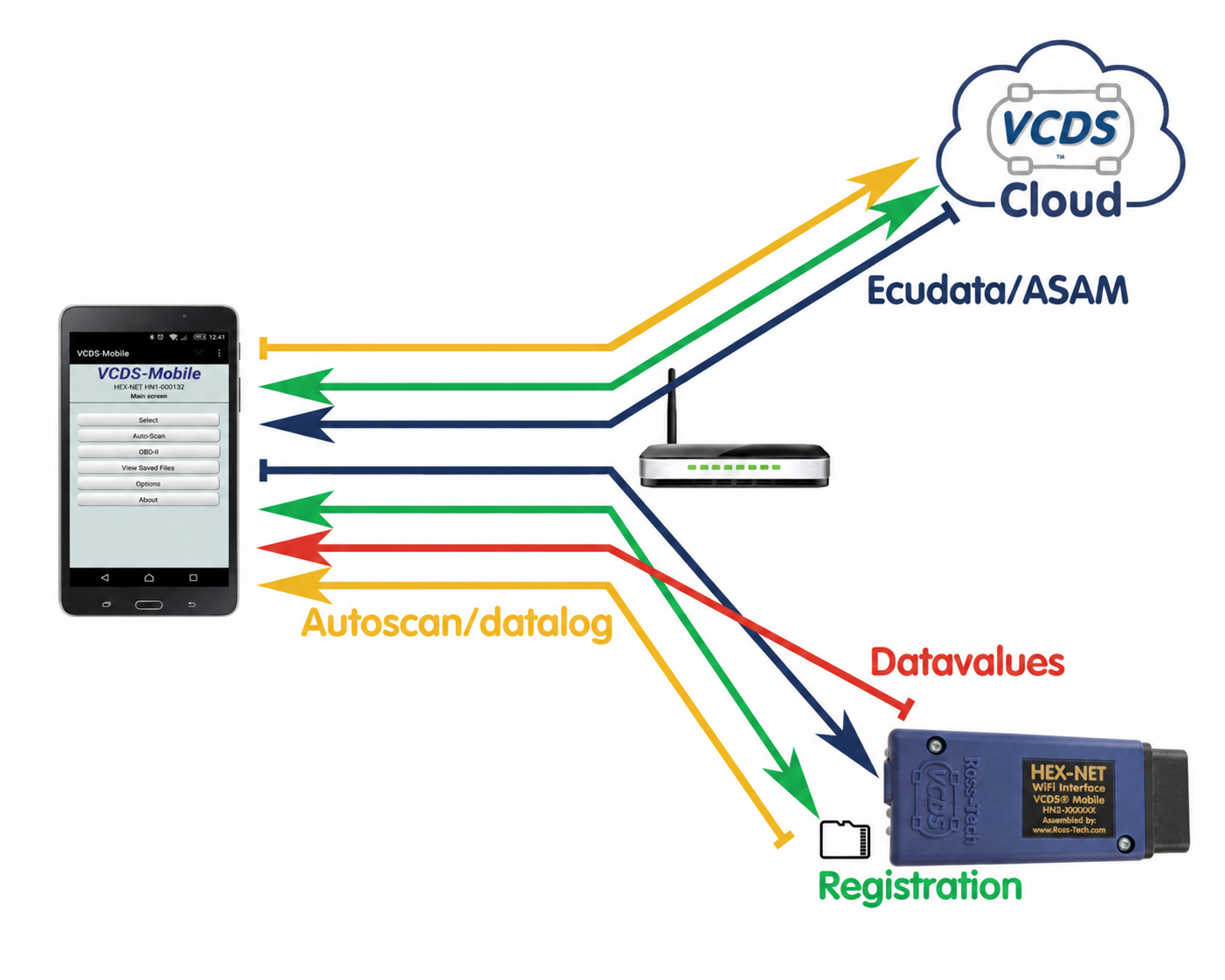

Aici o mică ilustraţie cu funcţionarea interfeţei HEX-NET în regim IF:

Interfaţa HEX-NET achiziţionată de la noi asemănător cu interfeţele HEX-CAN are licenţă de utilizare în limba engleză şi limba română şi funcţionează prin conectare USB cu programele actuale VCDS fără limitare de funcţii.

VCDS Mobile în acest stadiu este Beta, şi accesibil numai în limba engleză. Pentru informații despre disponibilitatea versiunii VCDS-Mobile în limba română și condițiile de licențiere, contactați-ne.
